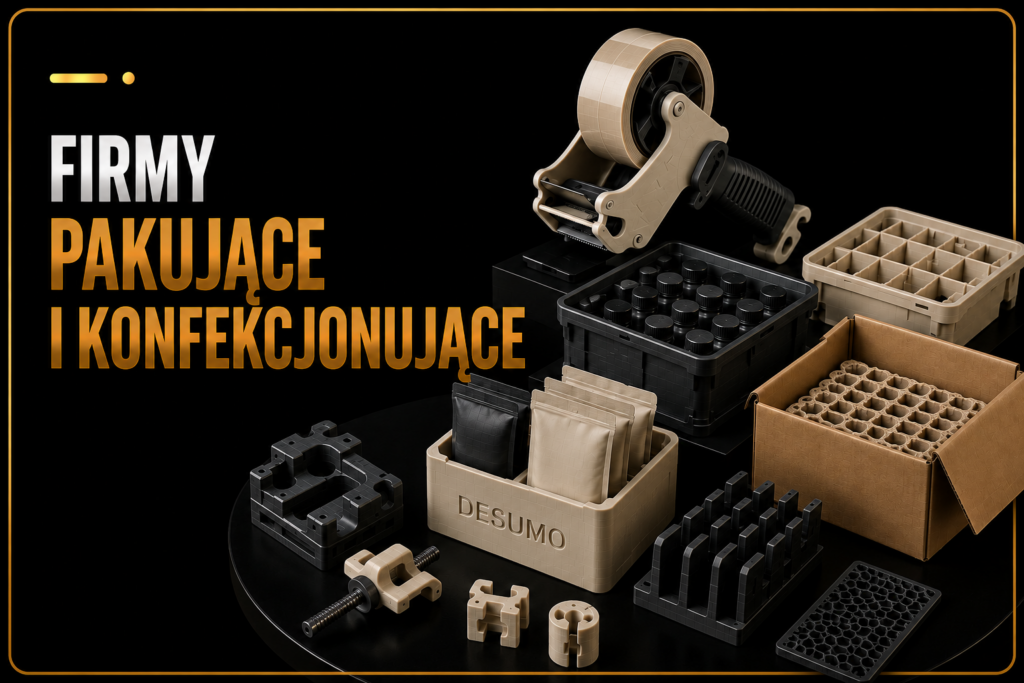

Druk 3D jako panaceum na problemy w firmie pakującej i konfekcjonującej
Każdy, kto choć raz zarządzał zakładem pakującym lub firmą konfekcjonującą, doskonale zna ten scenariusz. Jest wtorek, godzina 14:15 i właśnie wchodzi kluczowe zlecenie na przepakowanie i skompletowanie 50 tysięcy zestawów promocyjnych i to na wczoraj. Doradca handlowy zapewnił klienta, że „damy radę”. A po wejściu na halę widzisz problem. Klient dostarczył opakowania, ale okazało się, że butelka ma o 3 milimetry większą średnicę, niż wynikało ze specyfikacji, a kartonik ma niestandardowo ścięty róg. Efekt? Standardowe gwiazdy transportowe i prowadnice szarpią opakowania. Popychacz, zamiast płynnie wsuwać produkt, blokuje się przy zakręcie. Maszyna zrywa etykiety, a na stanowiskach kompletacji ręcznej panuje chaotyczny, kosztowny improwizowany montaż. Znasz to uczucie?
Szukasz w katalogach producenta maszyny części zamiennej lub dostosowawczej. Odpowiedź? „Czas realizacji: 6 tygodni. Cena: 4 500 EUR za zestaw formatowy z frezowanego aluminium”. W tym momencie pojawia się pokusa, by szukać taśmy, trytek, prowizorycznych podkładek z pleksi i modlić się, żeby linia wytrzymała chociaż jedną zmianę. Jednak prawda jest taka, że współczesne konfekcjonowanie nie wybacza prowizorki. A co, gdyby rozwiązanie tego problemu leżało nie w odległej fabryce w Niemczech czy Italii, ale w Polsce, gotowe do zamontowania w niecałe 24 godziny? Tu pojawia się Desumo!
Druk 3D w pakowaniu to nie zabawki z plastiku, ale rewolucja formatowa.
Wokół druku 3D narosło sporo mitów. Kiedy słyszysz o tej technologii pewnie wyobrażasz sobie plastikowe figurki, delikatne prototypy albo tanie gadżety. Jeśli tak, to masz prawo być sceptyczny. Jednak przemysłowy druk 3D w branży packaging& co-packing to zupełnie inna dyscyplina sportu. To nie „drukowanie plastiku”, ale geometria dedykowana na życzenie.
To zaawansowane polimery: poliamidy wzmacniane włóknem węglowym (CF-PA), ultrawytrzymałe materiały typu PETG-CF, elastyczne TPU o zróżnicowanej twardości Shore’a, czy materiały samosmarowne o mikroskopijnym współczynniku tarcia. Zamiast dostosowywać Twój proces produkcyjny do tego, co oferuje producent maszyny, odwracamy wektor. Dostosowujemy maszynę do Twojego dzisiejszego produktu.
Historia jednego adaptera, czyli jak mała zmiana ocala wielki kontrakt
Pamiętasz przypadek z jednego z zakładów produkcyjnych globalnego koncernu Henkel? Wprowadzali na rynek mniejszy format opakowania. Linia napełniająca i zakręcająca była jednak fabrycznie skonfigurowana pod znacznie większe gabaryty. Tradycyjna przebudowa linii i wymiana całych modułów wymagałaby wyłączenia zakładu z ruchu na wiele dni oraz ogromnych nakładów finansowych.
Co zrobiono? Zamiast kosztownego przezbrajania całej hydrauliki i mechaniki, zaprojektowano i wydrukowano w technologii addytywnej dedykowane, precyzyjne adaptery formatowe oraz wkładki pozycjonujące. Efekt?
- Czas wdrożenia: skrócony z 8 tygodni do 48 godzin.
- Koszt: ułamek kwoty tradycyjnego przezbrojenia.
- Efektywność: linia zaczęła płynnie prowadzić mniejsze pojemniki bez ani jednej zaciętej butelki.
To właśnie jest istota elastyczności. Druk 3D w konfekcjonowaniu nie służy do tego, by zastąpić stalową ramę maszyny. Służy do tego, by być inteligentnym łącznikiem pomiędzy stałą, masywną maszyną a zmiennym, kapryśnym produktem, który musisz zapakować tu i teraz.
Gdzie ukryte są Twoje najsłabsze punkty? Sprawdźmy to razem.
Kiedy przechodzimy przez hale firm pakujących, widzimy miejsca, w których uciekają sekundy i pieniądze. Do tego dochodzi stres operatorów. Sprawdź, ile z poniższych sytuacji rozpoznajesz u siebie:
Wymiana formatu na linii (Changeover)
Przestawienie linii z butelki 500 ml na 250 ml, z kartonika prostokątnego na kwadratowy, czy z słoika na puszkę, wiąże się z odkręcaniem dziesiątek śrub, dopasowywaniem na oko i próbne uruchomienie maszyn, które niszczą materiał.
- Nasza odpowiedź:Bezramowe dystanse formatowe, wkładki click-in, uchwyty szybkiej zmiany formatu i wzorce ustawienia maszyny. Operator nie mierzy niczego suwmiarką. Wpina wydrukowany wzorzec oznaczony kolorem (np. „Format B – Czerwony”), dokręca jedną dzwignią i linia jest idealnie spolaryzowana.
Prowadzenie i transport lekkich oraz niestandardowych opakowań
Saszetki (doypack), flakony o nietypowych kształtach, cienkościenne puszki. Tradycyjne metalowe ograniczniki rysują powierzchnię, a uniwersalne prowadnice powodują przewracanie się produktów na zakrętach.
- Nasza odpowiedź:Gwiazdy transportowe, ślimaki podające (timing screws) i podstawki transportowe typu puck. Zamiast płacić fortunę za frezowany w PA6 ślimak podający, drukujemy go z idealnie gładką ścieżką dostosowaną do unikalnego środka ciężkości Twojej butelki. Butelki idą w równych odstępach, nie stukają o siebie, nie niszczą etykiet.
Precyzyjne nalewanie i zakręcanie
Piana, rozlane płyny, przesunięte gwinty, niedokręcone nakrętki.
- Nasza odpowiedź: Specjalistyczne lejki i zsypy, lejki kierujące, adaptery głowic zakręcających z elastycznym wykończeniem TPU, które pewnie chwytają nakrętkę, nie niszcząc jej ząbków ani mikrorzeźbień.
Od robota na wejściu, po wzornik w ręku pakowacza
Konfekcjonowanie to automatyka wyższego poziomu (chwytaki robotów), kontrola jakości, pakowanie ręczne oraz codzienna kultura organizacji stanowiska pracy (5S).
Druk 3D w chwytakach (EOAT) – Gdy robot musi ująć produkt jak dojrzałą brzoskwinię
Jeśli na Twojej hali pracują roboty typu Delta, SCARA czy ramiona przegubowe w aplikacjach Pick& Place, wiesz, że fabryczne chwytaki mają jedną dużą wadę: są ciężkie, sztywne i drogie.
Ciężki chwytak aluminiowy ogranicza dynamikę robota – robot musi zwolnić, by nie przekroczyć dopuszczalnego momentu obrotowego na przegubach. Co więcej, gdy masz do zapakowania delikatny produkt (np. praliny, kosmetyki w miękkich tubkach, nietypowe ampułki), standardowa metalowa szczęka uszkodzi opakowanie.
Jak zmieniamy zasady gry?
- Lekkie końcówki robotów (EOAT)- drukowane z otwartą strukturą wewnętrzną (gyroid) są o 60-80% lżejsze od metalowych. Robot może przyspieszyć o kilkanaście procent bez wymiany napędów!
- Miękkie nakładki chwytaków i dedykowane szczęki- drukujemy dedykowane nakładki z elastomerów (TPU/TPE) o dokładnie dobranej miękkości. Szczęka idealnie oplata produkt, rozkładając nacisk na całą powierzchnię. Zero wgnieceń, zero zarysowań.
- Kolektory próżniowe ze zintegrowanymi kanałami- zamiast plątaniny rurek i złączek, przesyłających podciśnienie do przyssawek, drukujemy jednolity korpus chwytaka, który wewnątrz swojej struktury ma poprowadzone kanały próżniowe. Nic się nie plącze, nic się nie wypina, brak punktów nieszczelności.
Ergonomia, która buduje wydajność kompletacji
Nawet w najbardziej zautomatyzowanym zakładzie istnieje obszar, gdzie niezastąpiona jest ludzka precyzja i elastyczność: konfekcjonowanie zestawów promocyjnych, pakowanie ręczne i kompletacja (co-packing).
To tutaj najczęściej ucieka marża. Dlaczego? Bo pakowacz musi zastanawiać się: „Czy ten flakon idzie po lewej, czy po prawej?”, „Czy etykieta jest równo?”, „Gdzie podziałem nożyk i taśmę?”.
Oto jak drobne przyrządy drukowane w 3D zamieniają stanowisko kompletacyjne w szwajcarski zegarek:
- Tace kompletacyjne i gniazda produktowe- pakowacz układa kosmetyki lub komponenty w dedykowane, idealnie dopasowane gniazda. Jeśli pominie jeden element – od razu widzi puste miejsce. Zero błędów w ilości sztuk w zestawie.
- Szablony i wzorniki prawidłowego ułożenia- przyrządy, które narzucają powtarzalny, błyskawiczny ruch. Przykładasz szablon, wsypujesz/wstawiasz elementy, składasz karton. Wydajność pracownika rośnie o 20-30% bez dodatkowego wysiłku.
- Lejki i stojaki pomocnicze do napełniania woreczków/kartonów- trzymanie woreczka jedną ręką i wsypywanie produktu drugą to marnotrawstwo czasu. Drukowany stojak rozchyla woreczek, uwalniając obie ręce operatora.
- Organizery Lean / 5S dedykowane do stanowiska- uchwyty na skanery, noże, taśmy, rękawice, dedykowane dozowniki opasek. Każde narzędzie ma swoje unikalne, wyfrezowane lub wydrukowane gniazdo. Koniec z szukaniem skanera pod stosem kartonów.
Kontrola Jakości- dlaczego jest tak ważna
Błąd na etapie pakowania kosztuje najwięcej, gdy produkt trafi już do sieci handlowej i wraca cały transport reklamacyjny. Jak temu zapobiec bez inwestowania setek tysięcy w rozbudowane systemy wizyjne tam, gdzie wystarczy prosta weryfikacja fizyczna?
- Sprawdziany typu GO / NO-GO- wydrukowany sprawdzian o mikrometrycznej dokładności. Jeśli złożony kartonik lub zamknięty flakon przechodzi przez szczelinę – mieści się w tolerancji (GO). Jeśli się blokuje – produkt nie idzie do pakowania zbiorczego (NO-GO). Test trwa 0.5 sekundy.
- Wzorce prawidłowego położenia etykiety i nadruku Daty/LOT- przyrząd nakładany na opakowanie z wyciętym okienkiem. Operator od razu widzi, czy etykieta lub nadruk z ink-jeta znajduje się dokładnie w wyznaczonym polu.
- Uchwyty kamer i czujników- dedykowane, antywibracyjne uchwyty do czujników obecności kapsla, kodów QR czy kamer inspekcyjnych, montowane bezpośrednio na ramie linii w ciągu 15 minut.
Część niedostępna u producenta? Skanujemy
Każdy kierownik Utrzymania Ruchu ma w magazynie chociaż jedną „maszynę-legendę”. Pracuje świetnie, jest niezawodna, ale jej producent zbankrutował w 2008 roku, albo poinformował, że czas oczekiwania na uszkodzone pokrętło, osłonę czy specjalistyczną tuleję wynosi 4 miesiące.
Druk 3D to potężne narzędzie dla Inżynierii Odwrotnej (Reverse Engineering).
Masz pęknięte pokrętło? Złamaną osłonę? Zużytą rynnę prowadzącą? Zniszczoną zaślepkę lub nietypowy uchwyt przewodu? Skanujemy uszkodzony element 3D, odtwarzamy jego geometrię w programie CAD, poprawiamy słabe punkty konstrukcyjne oryginalnego producenta (np. dodajemy pogrubienie w miejscu, gdzie część zawsze pękała) i drukujemy wzmocnioną wersję.
Twoja linia wraca do pracy, podczas gdy konkurencja wciąż czeka na odpowiedź z serwisu.
Odpowiedzialny inżynier mówi wprost: Druk 3D to nie panaceum na wszystko
Obiecaliśmy szczerość i merytorykę, dlatego powiedzmy to głośno: nie każdy element na hali pakującej powinieneś drukować w 3D.
Jeśli szukasz wału napędowego przenoszącego ogromne momenty skręcające, noża tnącego grubą folię podgrzewaną do wysokich temperatur, czy elementu pracującego w stałym kontakcie z agresywnym kwasem w strefie bezpośredniego kontaktu z żywnością bez certyfikacji, użyjmy tu stali nierdzewnej, kwasoodpornej lub tradycyjnego mosiądzu.
I to jest właśnie nasza obietnica i wyróżnik. Nie jesteśmy „sprzedawcami plastikowych wydruków”. Jesteśmy doradcami w inżynierii procesów pakowania.
Każdorazowo analizujemy:
- Obciążenia mechaniczne (siły zrywające, ściskanie, uderzenia odbojenia).
- Warunki środowiskowe (temperatura, chłodnie, mycie chemiczne, promieniowanie UV).
- Ścieralność i dynamikę (częstotliwość tarcia o opakowanie).
- Wymagania higieniczne i bezpieczeństwa (strefy czyste, kontakt bezpośredni vs. pośredni).
Dobieramy technologię (FDM, SLS, SLA, MJF) oraz materiał tylko wtedy, gdy mamy 100% pewności, że rozwiązanie zadziała i zapewni ciągłość Twojej produkcji.
Zróbmy prosty test na Twojej hali – bez ryzyka, bez zobowiązań
Nie chcemy sprzedawać Ci setek elementów z katalogu. Chcemy rozwiązać jeden, konkretny problem, który dzisiaj najbardziej denerwuje Twoich operatorów lub wstrzymuje wydajność na Twojej hali.
Jak wygląda pierwszy krok?
- Wskazujesz nam słaby punkt w procesie produkcyjnym- może to być zacinająca się rynna, zarysowana butelka, nieporęczny chwytak, brakujący adapter formatowy albo chaotyczne stanowisko kompletacji ręcznej.
- Analizujemy problem- skanujemy uszkodzoną część.
- Projektujemy i dostarczamy rozwiązanie testowe- tworzymy dedykowany element, dostarczamy go na Twoją halę i montujemy na linii.
- Testujesz podczas produkcji- patrzysz, jak linia przyspiesza, a operatorzy uśmiechają się z ulgą.
Jeśli powiesz: „Wow, dokładnie tego potrzebowaliśmy” – rozmawiamy o dalszej współpracy i budowie Twojego wewnętrznego banku cyfrowych części formatowych. Jeśli nie – nie ponosisz ryzyka.
Twój ruch. Zmieńmy „nie da się” w gotowy element w 24 godziny.
Nie czekaj, aż kolejna awaria lub nietypowe zlecenie od klienta wymusi przestój na Twojej hali. Przejrzyjmy razem Twoje linie i stanowiska konfekcjonowania. Znajdźmy te małe punkty oporu, których wyeliminowanie uwolni pełny potencjał Twojego zakładu.
Porozmawiajmy inżyniersko i praktycznie o Twoim najbliższym wyzwaniu pakunkowym.
